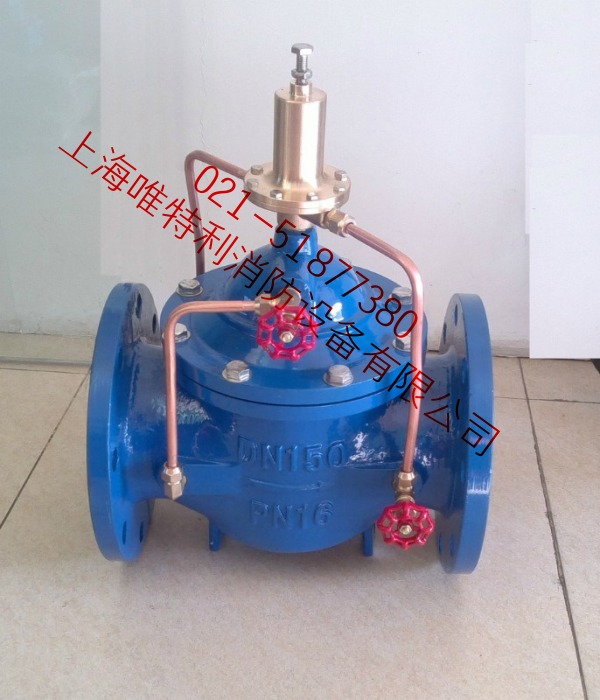

300X缓闭式止回阀概述：
缓闭式止回阀也称之为“缓闭式消声止回阀”，它是利用水作用力控制导阀使主阀瓣起到缓闭消声止回作用。
300X缓闭式止回阀工作原理：
缓闭式止回阀是安装在水泵的后面，起到止回防止水锤作用。不仅可以保护水泵水泵不受过高回水压力的冲击，也具有调节启闭速度的功能，具有一定的缓开功能。
缓闭式止回阀安装在管道后，介质从阀门的进口端进入，一部分水从进口端的铜导管流向止回阀、针型阀到控制室内。此时，进口端大部分介质是流向出口端的，当停泵时，管道中的介质回流经过控制室，而控制室的导管上的止回阀有着单向阀的作用，使得控制室里的介质无法排出，而控制室内的介质只能流进，不能流出；这时，控制室的压力高于主阀的压力，这样迫使膜片带动阀瓣向阀座运动，直至接触密封为止。此时回流介质就不能经过阀体倒流。
300X缓闭式止回阀主要外形尺寸：
|
公称通径
DN（mm） |
尺寸（mm） |
|
L |
A1 |
H |
H1 |
H |
F |
|
20 |
150 |
220 |
282 |
106 |
172 |
116 |
|
25 |
160 |
220 |
282 |
106 |
172 |
116 |
|
32 |
180 |
220 |
282 |
106 |
172 |
116 |
|
40 |
200 |
210 |
320 |
137 |
225 |
168 |
|
50 |
203 |
210 |
320 |
137 |
225 |
168 |
|
65 |
216 |
215 |
330 |
145 |
270 |
180 |
|
80 |
241 |
220 |
330 |
178 |
289 |
210 |
|
100 |
292 |
230 |
410 |
232 |
375 |
284 |
|
125 |
330 |
245 |
420 |
286 |
420 |
310 |
|
150 |
356 |
260 |
420 |
318 |
450 |
370 |
|
200 |
495 |
280 |
430 |
413 |
722 |
463 |
|
250 |
622 |
300 |
450 |
502 |
769 |
525 |
|
300 |
698 |
320 |
460 |
600 |
906 |
625 |
|
350 |
787 |
340 |
470 |
638 |
1480 |
705 |
|
400 |
914 |
360 |
480 |
677 |
1027 |
778 |
|
450 |
978 |
36 |
480 |
677 |
1027 |
778 |
|
500 |
978 |
410 |
780 |
750 |
1110 |
690 |
|
600 |
1230 |
456 |
888 |
850 |
1286 |
785 |
300X缓闭式止回阀安装示意图： |
